电加热导热油循环蒸汽辅助加热系统-满足更多工艺需求

返回列表 来源: 发布日期: 2021.06.25/10:44

       小编碰到很多客户现场有蒸汽热源,想通过蒸汽进行辅助加热,且所需温度要求不高到达目标温度后要求进行恒温,其中物料是放热的,如果遇到这样的工艺,如何用电加热导热油循环系统控制呢?

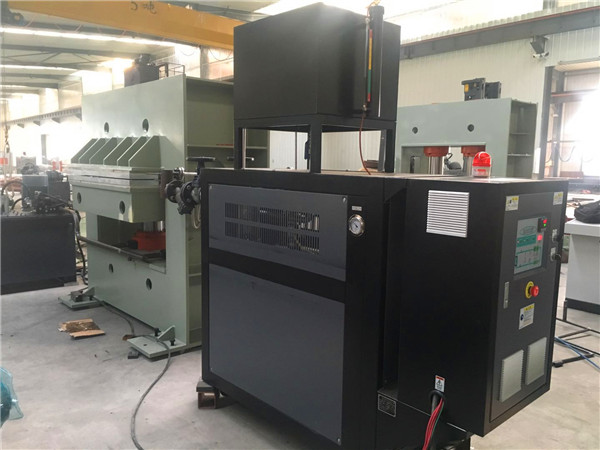

电加热导热油循环蒸汽辅助加热系统

       针对此工艺的要求,欧能机械设计团队在设计这类工艺的设备时,会采用阀门来控制蒸汽先让蒸汽将被加热物体预热到预期的温度,但是物料在生产过程中是放热的,因此当通过蒸汽预热到预期温度后,即使是关闭蒸汽阀门,温度还是会升高的,所以预热后就需要通过电加热模温机进行恒温控制,这时在设计模温机时,除了模温机需要带加热系统外还必须有冷却系统,而且是以冷却系统为主,如果用户的物料放热量很大时,必要的情况下冷却系统可以采用冷冻系统,这样的冷却效果比较好。

       在系统控制的过程中,有一个细节需要在设计的时候注意,就是在蒸汽预热到预期温度后切换到电加热导热油循环系统控制的时候,因为前期是蒸汽预热,当蒸汽预热完成后,系统还处于蒸汽的环境,如果直接切换到电加热导热油循环系统恒温控制,很容易造成压力不稳,当切换电加热导热油循环系统控制的时候,系统媒体为水液态,液态水与蒸汽接触循环很容易造成系统压力不稳,因此,在蒸汽换热后需要先通入液态水,将被加热物体端的蒸汽变成液态,在切换到电加热导热油循环系统进行恒温,这样就会避免压力不稳的现象出现。

电加热导热油循环蒸汽辅助加热系统

       因此,在设计控制逻辑的先后顺序是需要先通过蒸汽预热,电加热导热油循环系统系统自循环,达到预期温度时关闭蒸汽入口阀门,蒸汽出口阀门继续打开设定为延长关闭,然后冷水阀门打开将系统的蒸汽变为液态,然后关闭蒸汽出口阀门,再将电加热导热油循环系统系统切换到外循环状态,同时关闭冷水阀门,然后对被加热物体进行恒温或者降温,满足用户工艺要求。

       如油其它相关问题欢迎来电咨询,欧能机械竭诚为您服务。

电加热导热油循环蒸汽辅助加热系统

【相关推荐】

咨询热线

400-000-9261
热品推荐

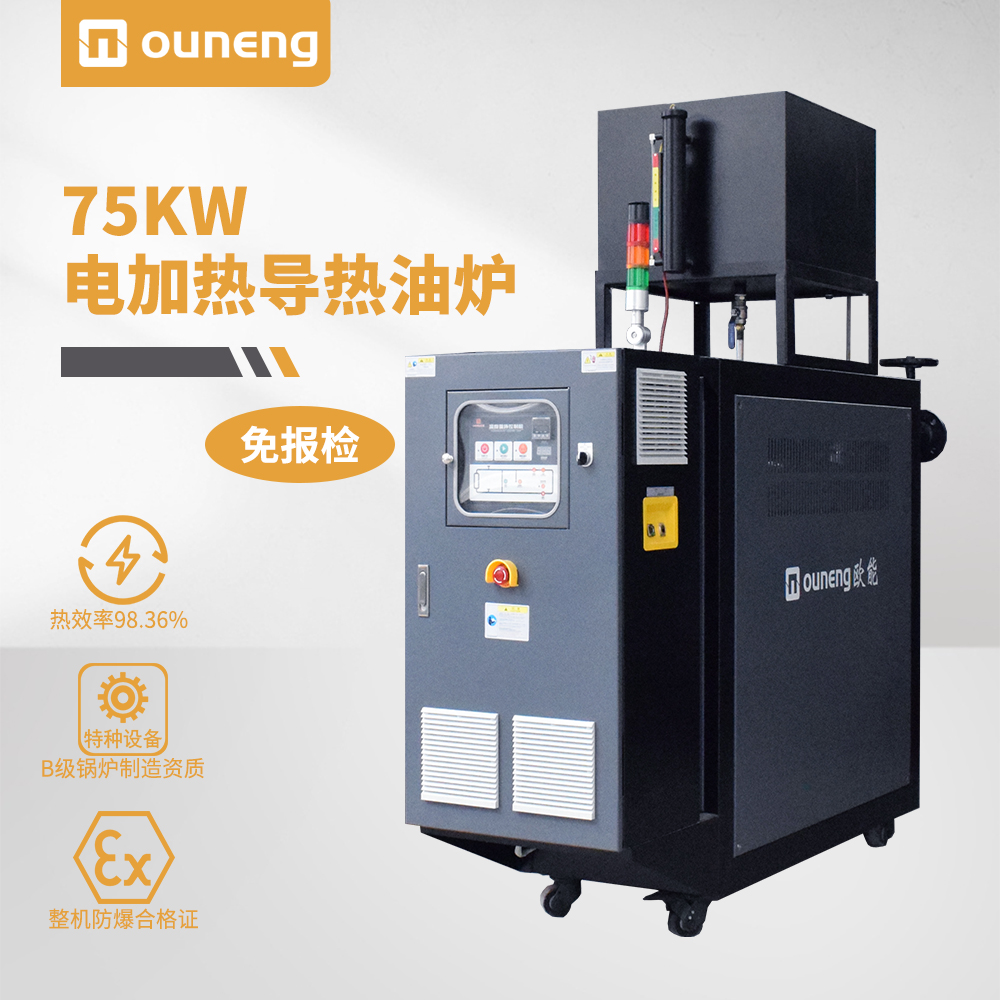

导热油电加热炉
