水循环温度控制机在风电叶片模具控温中的应用

返回列表 来源: 欧能机械 发布日期: 2019.05.13/08:54

合作项目大型风电叶片成型模具控温

合作产品水循环温度控制机

合作时间2018年5月

案例介绍

   该项目国内某大型风电叶片厂家,模具温度场的均匀性、可靠性以及加热效率等在叶片生产中起着至关重要的作用。水循环温度控制机加热是目前风电叶片模具最有效且最流行的加热方式,通过在模具中内置铜管来实现。

   水循环加热利用铜管作为加热管路布满模具产品区以及分模面上形成模具加热的框架,并在铜管之间填充传热介质来实现模具加热后的热传递,外接大功率的水加热器,直接把热水注入到模具的铜管中,并实现热水循环。可根据风电叶片的工艺要求 实现模具的阶梯控温,保温解决了电加热的控温不匀的情况。

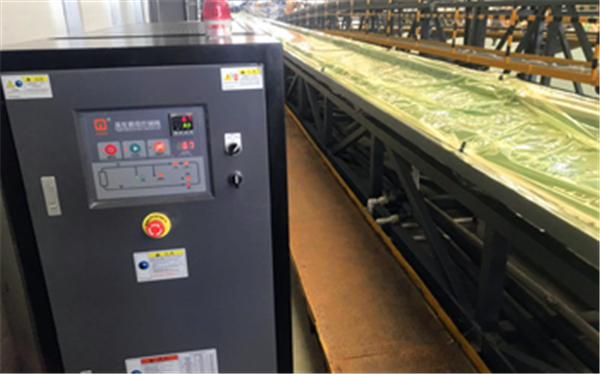

水循环温度控制机

   根据经验,风电叶片模具控温方案的设计的水循环温度控制机选型大致是:

  50米以下叶片 上下模具选择72KW各一台,大梁腹板选用 36KW

  50-60米叶片模具 上下模具选择90KW各一台,大梁腹板选用72KW

  60米以上叶片模具,需根据模具长度计算。仅供参考。

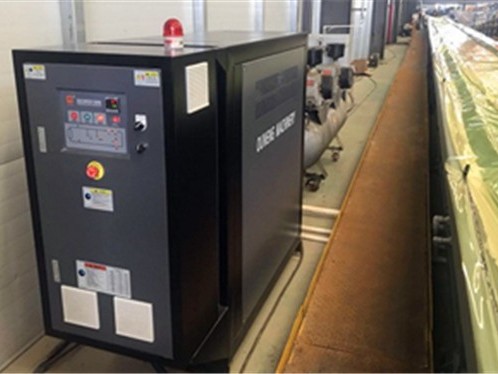

水循环温度控制机
客户评价

 客户评价:水循环温度控制机与电加热相比,安全性更好。以前电热丝加温的弊端在于模具加热不均匀如果电热丝烧了很难检查出是哪组的问题,很大程度上影响生产进度,现在用水循环温度控制机基本不会。
