模温机工作原理管路图详解「欧能机械」分析解读

返回列表 来源: 欧能机械 发布日期: 2020.02.04/16:47

模温机全称为模具温度控制机,模温机是一种温度控制设备能起到一个精度控温的作用,根据传热媒介的不同,分为 水式模温机油式模温机两类,那么不同类型的模温机工作原理管路图又如何呢?

水式模温机其热源是电加热管,通过PID调节来控制整个设备的运行,传热媒介是水,应该是软水,只是很多客户的使用环境达不到要求只能使用普通的循环水,要求循环水干净、没有杂物,并且有一定的输送压力,水式模温机工作原理管路图如下:

1

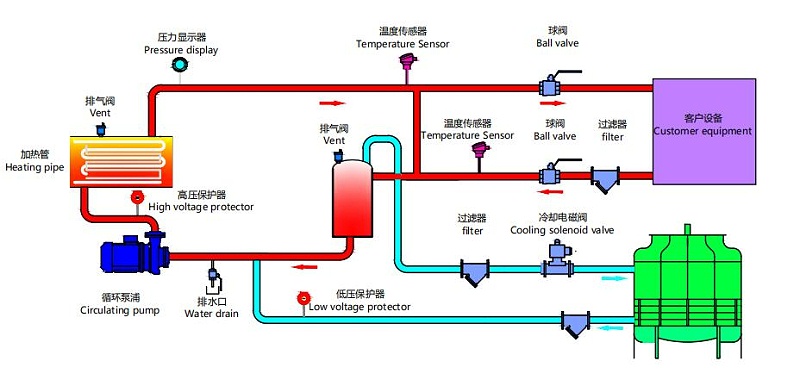

从上图可知,水式模温机的主要作用是加热、冷却功能,整套系统设计的一个密闭循环管路系统。在升温的过程中有一定压力,需要做到安全。而又因为机器的循环媒介采用的水,要求整套管路(包括接头、阀门等)都需要采用不锈钢。

油式模温机其热源是电加热管,通过温控表调节来控制整个设备的运行,传热媒介是导热油,市场上面有很多类型的导热油,比较常用的有两种美孚605型号和长城QLB-300型号,都是可以最高耐温到320℃的导热油。选购导热油的时候,一定要选择正规厂家并且耐温、闪点是达到国家使用标准的导热油。油式模温机工作原理管路图如下:

2

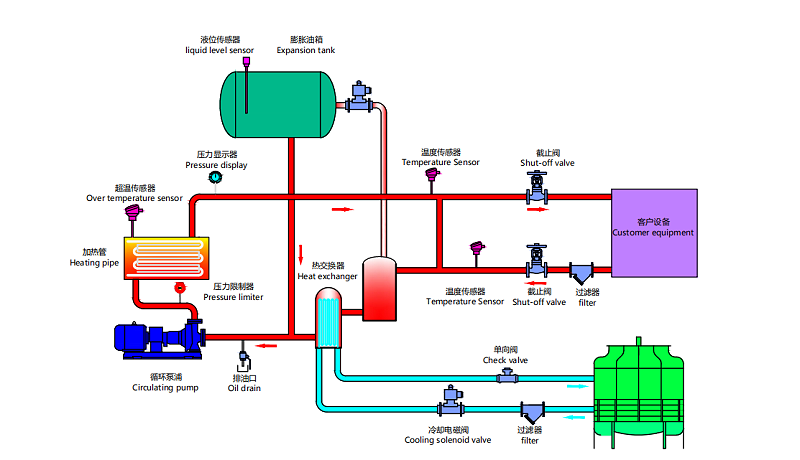

如上图所示,油式模温机整套系统的设计是一个半封闭管道式加热,主要的作用也是加热、冷却,油式模温机很多都是大功率,并且是高温状态下运行的,要求整套管路采用的是GB7083型号的无缝钢管,并且法兰等要求达到PN16的承压标准。
